KE0270 KVM信号延长器
USB KVM 信号延长器

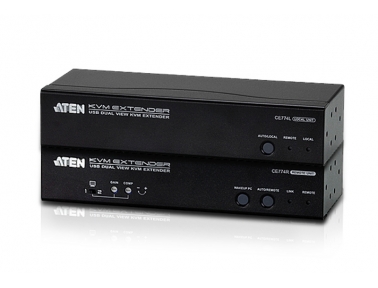

ATEN宏正CE774 USB双屏幕KVM信号延长器,通过Cat 5e/6线缆可延伸双屏幕远程控制端与本地电脑的距离达150m。双屏幕功能可让两组视频信号同时显示在两组屏幕上。CE774并具有进阶唤醒本地电脑功能,可让管理员只需按下远程双屏幕控制端前面板按键,即可通过本地RS-232唤醒本地的电脑,无需亲自到本地手动唤醒本地电脑。消除了管理员需奔波于本地电脑与远程控制端之间,也让管理更有弹性及效率。
产品特性
-
双屏幕支持-通过Cat 5e/6线缆,延伸双屏幕远程控制端与本地电脑的距离至150m远
-
双控制端操作-通过本地与远程USB键盘、显示器与鼠标所组成的控制端操控系统
-
本地电脑唤醒功能,管理员只需按下远程双屏幕控制端前板按键即可通过本地RS-232唤醒本地的电脑
-
高视频分辨率-1920x1200@60Hz(30m),1600x1200@60Hz(150m)
-
增益/补偿控制功能-可依距离远近以自动与手动方式补强信号传输强度
-
RS-232串口连接端口可连接串口终端机或串口设备,例如触控式屏幕与条形码扫描仪
-
内建8KV/15KV静电保护(接触电压8KV;空气电压15KV)与2KV突波保护
-
支持及模拟Sun/Mac键盘*
-
支持宽屏幕**
产品连线示意图
产品规格
功能 |
KE0270L |
KE0270R |
连接接口 |
控制端连结端口 |
键盘 |
1 x USB Type A 母头 (白) |
显示器 |
1 x HDB-15 母头 (蓝) |
鼠标 |
1 x USB Type A 母头 (白) |
扬声器 |
1 x Mini Stereo Jack 母头 (绿) |
麦克风 |
1 x Mini Stereo Jack 母头 (粉红) |
KVM连结端口 |
键盘/显示器/鼠标 |
1 x SPHD-17 母头(黄) |
N/A |
扬声器 |
1 x Mini Stereo Jack母头 (绿) |
麦克风 |
1 x Mini Stereo Jack母头(粉红) |
RS-232 |
1 x DB-9 母头 (黑) |
1 x DB-9 公头 (黑) |
端对端 |
1 x RJ-45 母头 (黑) |
电源 |
1xDC Jack (黑) |
开关 |
操作方式选择 |
1x按键 |
N/A |
颜色/上 |
N/A |
1x按键 |
选择/下 |
N/A |
1x按键 |
LED指示灯 |
本地 |
1(绿) |
N/A |
远程 |
1(绿) |
蓝 |
N/A |
1 (蓝) |
绿 |
连线 |
1 (橘/绿) |
红 |
连线 |
1(红) |
模拟 |
键盘/鼠标 |
USB |
视频分辨率 |
1920 x 1200 @ 60Hz (150m); 1280 x 1024@60Hz (300m); DDC, DDC2, DDC2B |
耗电量 |
DC5.3V/3.5W |
DC5.3V/5.1W |
作业环境 |
操作温度 |
0°- 50°C |
储存温度 |
-20°- 60°C |
湿度 |
0-80% RH,非凝结 |
型体特性 |
外壳 |
金属 |
重量 |
0.49 kg |
0.48 kg |
尺寸
(长x宽x高) |
20.00 x 8.00 x 2.50 cm |
|
