KM0932 9组控制端32端口Matrix矩阵式KVM多电脑切换器

km0932

ATEN Matrix矩阵式KVM多电脑切换器专为现代的数据中心量身打造,以满足高可靠度、高安全性存取与控管多台服务器的管理需求。通过Non-blocked服务器存取与弹性化扩充能力,矩阵式KVM多电脑切换器提供管理人员安全、实时的高质量影像信号传递,以有效控管数据中心的所有设备。

藉由先进的自动色偏补偿与自动信号补偿技术,Matrix矩阵式KVM多电脑切换器具备绝佳的影像质量强化能力,通过Cat 5e/6线材连接,在距离服务器300m远的地点仍可维持1280x1024@60Hz的优异视频分辨率。此外,业界首创的全屏图形化使用者接口(GUI)功能,可将安装的设备以树状列表检视,提供流畅的导引与便利的存取控管,大幅节省使用者操作学习时间与成本,并提升管理效益。



KM0932特点
硬件
9组控制端可独立或同步控管32台服务器
弹性扩充能力 - 可随服务器数量成长进行弹性化扩充安装
1台KVM多电脑切换器主装置可菊链串接7台扩充型多电脑切换器
矩阵式KVM多电脑切换器可堆叠串接三层以存取与管理多达8,000台以上的服务器 (可支持KH1508/KH1516经济型切换器方案)
Dual root组态设定功能可允许一个架构中同时有10组控制端存取管理所有的服务器
支持音频功能以方便使用多媒体设备
冗余电源供应以确保24x7的高可靠度运作
支持多平台: PC、Mac、Sun与串口控制端存取 - 能以任何类型的控制端控管各种服务器平台;控制端与电脑端皆支持双接口组合(PS/2与USB)
精巧的机身设计,仅需占用1U的机架空间

简易操作接口
首创全屏图形化使用者接口 - 大幅节省使用者操作学习时间与成本,并提升管理效益
内嵌式web接口可简易进行系统组态设定与管理
树状检视 – 所有连接的设备皆可整合至单一的设备树形图检视,以方便存取管理
当机台增加时连接端口列表会自动扩充 - 当机台顺序改变时,连接端口名称会自动进行组态重新设定
支持使用者多国语言接口 - 英文、德文、日文、韩文、繁体中文、简体中文与俄罗斯文

便利的连接端口操作
可通过热键组合或图形化使用者接口(GUI)进行服务器选择
连接端口层级存取控管 - 不论是单一连接或通过堆叠/菊链串连的服务器,仅有被授权的使用者能够进行存取
使用者可同时执行多台电脑的存取功能 - 例如当第二台电脑正在使用虚拟媒体功能时,使用者可同时于第一台电脑上作业并聆听音乐
多元的连接端口执行模式,提供弹性化的服务器管理
扫描 - 可自动监控使用中的电脑
占用 - 当第一位使用者存取控管连接端口时,其余登录者仅可浏览该连接端口的信号输出
共享 - 在合作基础下,可允许多位使用者拥有一个连接端口的控制权
支持广播功能 - 使所有连接的服务器同时执行相同指令

管理
支持多达1024个使用者账号与255个群组账号
三层密码安全机制 - 超级管理者、管理者与使用者
强化的密码管制功能 - 密码期限、密码更新需求、账号失效与账号期限
智能信道分配 - 在菊链或堆叠串接的多信道情况下,主要机台可为使用者分配****通道
可整合远程电源管理方案(Power Over the NET?)进行电源控管
电源整合功能可使切换器的KVM端口连接PN0108的电源插座,从切换器的接口远程控管服务器电源
支持RS-232串行端口登入功能,可允许管理人员通过所有连接切换器的控制端存取控管KVM连接端口 - 任何控制端皆可通过单一的接口端被指派到任一KVM连接端口
时段管理 - 时段终止功能可提供管理人员强制使用者注销的能力
提供备份与修复组态设定以及使用者账号信息
所有菊链与堆叠串接的切换器与所连接的电脑端模块可同时进行固件更新
电脑端模块ID - 连接端口的组态设定信息可储存于模块中,因此当服务器移至新的连接端口时,毋须再重新进行模块组态设定
支持Event Log

虚拟媒体
虚拟媒体功能可将储存设备资源共享给所有连接的服务器,操作者可通过单一的控制端执行档案传输、应用程序安装或OS修补作业
可于操作系统与BIOS层级控管USB接口服务器
支持DVD/CD驱动与USB储存设备

影像质量
使用者的显示设备可随远程服务器的分辨率不同而自动调整
高视频分辨率 - 1280x1024@60Hz达300m
自动信号补偿(ASC)功能可确保服务器与控制端距离在300m时,仍拥有****的视频分辨率,需调整DIP切换设定
控制端模块KA7240与最新的电脑端模块系列(KA7120, KA7170, KA7130, KA7176)皆支持自动色偏补偿(automatic skew compensation)以强化影像质量

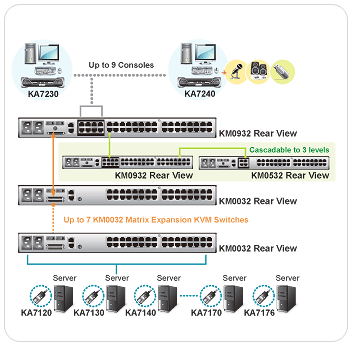

KM0932连接示意图

KM0932

KM0932规格

电脑连接数 直接 32
**** 8,000
控制端连接数 9
连接端口选择 图形化使用者接口 (GUI) 、热键
接口 控制端连接端口 9 x RJ-45 母头
电脑端连接端口 32 x RJ-45 母头
菊链串接 1 x VHDCI 68 母头 ( 黑 )
LAN 1 x RJ-45 母头
PON 1 x RJ-45 母头
电源 2 x 3-prong AC Socket
开关 重置 1 x 半嵌式按键
电源 2 x 翘板开关
固件更新 1 x 滑动开关
LED 指示灯 控制端连接端口 ( 上线 ) 9 ( 绿 )
电脑端连接端口( 上线 / 已选择 ) 32 双色 ( 绿 / 红 )
电源 1 ( 蓝 )
I/P Rating 100-240V AC, 50/60 Hz; 1A
耗电量 120V/45W; 240V/46W
模拟方式 键盘 / 鼠标 PS/2; USB
扫描区间 1-240 秒
视频分辨率 1280x1024@60Hz 最远达 300m
作业环境 操作温度 0 - 50°C
储存温度 -20 - 60°C
湿度 0-80% RH, 无凝结
机体属性 外壳 金属
重量 6.07 kg
尺寸( 长 x 宽 x 高 ) 43.36 x 41.09 x 4.40 cm
